Install GNS3 1.3.7 dan QEMU MikroTik di GNS3 Pada Linux Mint ~ Iman Agus Trianto

Assalamu'alaikum.wr.wb.

Hi all, disini saya akan membuat postingan cara Install GNS3 1.3.7 di Linux Mint dan Konfigurasi QEMU MikroTik di Linux Mint. Disini kalian bisa menggunakan tutorial ini apabila based linux kalian Debian atau Ubuntu. Salah satunya, Linux Mint merupakan turunan dari Debian. Penasaran? Yuk langsung saja ke topik materi.

A. Tujuan

- Dapat mengetahui cara install GNS3 di Linux Mint

- Dapat mengetahui cara QEMU MikroTik di GNS3

B. Bahan-bahan

- Niat

- PC/Notebook: OS Linux Mint

- File GNS3 dalam bentuk .zip
- ISO Mikrotik 6.29

- Koneksi Internet

C. Langkah Kerja

A. Install GNS3 1.3.7

1. Download terlebih dahulu GNS3 1.3.7 di https://github.com/GNS3/gns3-gui/releases/download/v1.3.7/GNS3-1.3.7.source.zip

2. Disini saya langsung extract semua file yang terdapat GNS3, disini saya menggunakan Extract Here. Kalian juga bisa extract dari terminal dengan perintah unzip (nama file). Perlu diingat, untuk install GNS3 dan konfigurasi QEMU MikroTik di terminal jangan masuk ROOT.

3. Masuk ke terminal, update dahulu sistemnya agar lebih baru.

imanagus@iman-stream ~ $ sudo apt-get update

4. Install GNS3 Python dependencies.

imanagus@iman-stream ~ $ sudo apt-get install python3-setuptools python3-pyqt4 python3-ws4py python3-zmq python3-tornado python3-netifaces

5. Saya taruh file GNS3 di folder Downloads, masuk ke direktori GNS3 terus ke direktori dynamips-0.2.14. Build dan install dynamips.

imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source $ cd dynamips-0.2.14
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source/dynamips-0.2.14 $ mkdir build
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source/dynamips-0.2.14 $ cd build
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source/dynamips-0.2.14 $ cmake ..
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source/dynamips-0.2.14 $ make
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source/dynamips-0.2.14 $ sudo make install
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source/dynamips-0.2.14 $ sudo setcap cap_net_admin,cap_net_raw=ep /usr/local/bin/dynamips
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source/dynamips-0.2.14 $ cd ..

6. Pindah ke direktori GNS3 Server lalu install GNS3 Server.

imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source $ cd gns3-server-1.3.7
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source/gns3-server-1.3.7 $ sudo python3 setup.py install
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source/gns3-server-1.3.7 $ cd ..

7. Pindah ke direktori GNS3 GUI lalu install GNS GUI.

imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source $ cd gns3-server-1.3.7
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source/gns3-server-1.3.7 $ sudo python3 setup.py install
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source/gns3-server-1.3.7 $ cd ..

8. Pindah ke direktori GNS3 Source. Install IOU dependencies.

imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source $ sudo apt-get install libssl1.0.0:i386
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source $ sudo ln -s /lib/i386-linux-gnu/libcrypto.so.1.0.0 /lib/libcrypto.so.4
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source $ sudo apt-get install bison
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source $ sudo apt-get install flex
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source $ sudo apt-get install git
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source $ git clone http://github.com/ndevilla/iniparser.git
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source $ cd iniparser
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source/iniparser $ make
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source/iniparser $ sudo cp libiniparser.* /usr/lib/
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source/iniparser $ sudo cp src/iniparser.h /usr/local/include
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source/iniparser $ sudo cp src/dictionary.h /usr/local/include
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source/iniparser $ cd ..

9. Pindah ke direktori iouyap-0.95 lalu install GNS3 IOUYAP app (provides network support for IOU).

imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source $ cd iouyap-0.95
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source/iouyap-0.95 $ sudo make install
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source/iouyap-0.95 $ sudo cp iouyap /usr/local/bin
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source/iouyap-0.95 $ cd ..

10. Pindah ke direktori vpcs-0.6/src lalu install VPCS.

imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source $ cd vpcs-0.6/src
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source/vpcs-0.6.1 $ ./mk.sh
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source/vpcs-0.6.1 $ sudo cp vpcs /usr/local/bin/
imanagus@iman-stream ~/Downloads/GNS3-1.3.7.source/vpcs-0.6.1 $ cd

11. Karena saya sudah install VirtualBox sebelum menulis tutorial ini, saya akan langsung install package Wireshark, QEMU, CPULimit. Apabila belum install VirtualBox, install terlebih dahulu.

imanagus@iman-stream ~ $ sudo apt-get install wireshark qemu cpulimit

12. Jalankan program GNS3 di terminal.

imanagus@iman-stream ~ $ gns3

13. Maka akan muncul tampilan GNS3 version 1.3.7.

14. Apabila ingin membuat launcher atau shortcut istilahnya, klik kanan pilih Create a new launcher here...

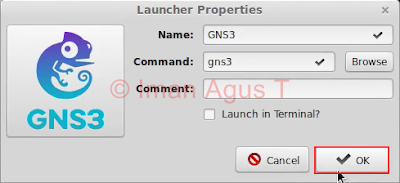

15. Masukkan nama beserta commandnya, klik icon seperti gambar di bawah ini agar dapat mengubah icon menjadi icon GNS3.

16. Pilih icon GNS3.

17. Klik OK.

18. Terlihat launcher atau shortcut sudah terbuat.

B. QEMU MikroTik

1. Buat folder untuk membuat .img beserta tempat ISO MikroTik 6.29. Disini saya menamakan foldernya QEMU MikroTik.

2. Copy file ISO ke tempat folder QEMU MikroTik.

3. Kemudian paste ISO MikroTiknya.

4. Masuk ke terminal, gunakan perintah berikut ini. Pindah ke direktori foldernya terlebih dahulu.

imanagus@iman-stream ~/Downloads/QEMU MikroTik $ qemu-img create -f qcow2 mikrotik.img 256M
imanagus@iman-stream ~/Downloads/QEMU MikroTik $ qemu-system-x86_64 mikrotik.img -cdrom mikrotik-6.29.iso -boot d

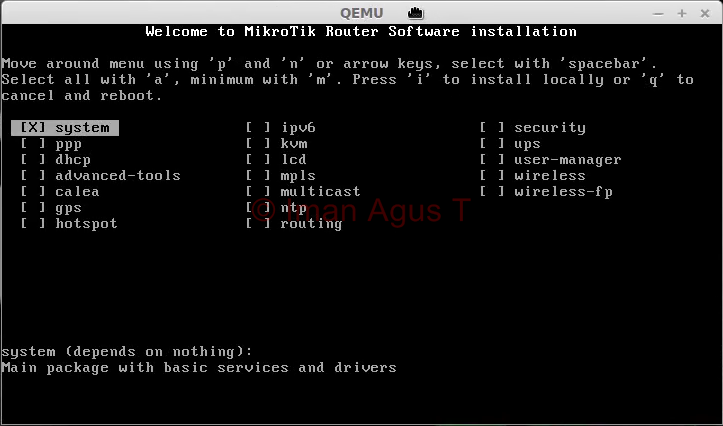

5. Makan akan muncul QEMU MikroTiknya, install seperti biasa. Kalau sudah tekan Enter untuk restart.
